00087450

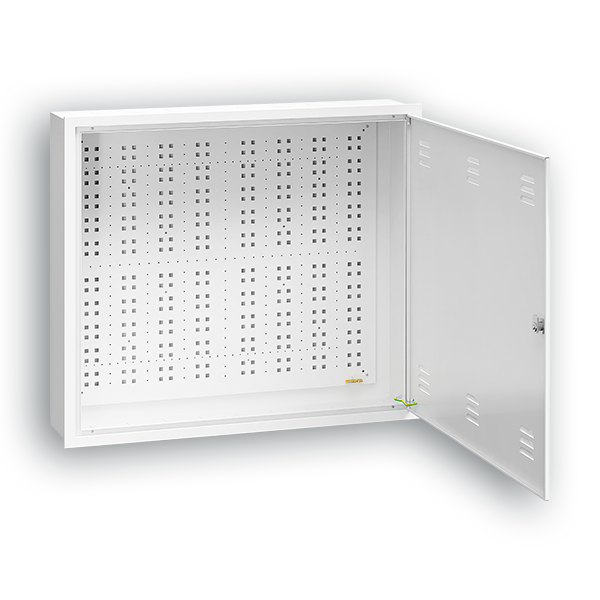

CX ATE/ COLUNA 700x900x200 INT
- Dimensões LxAxP (mm): 700x900x200
- EAN: 5600307038789
- Aplicação: Embutida (INT)
- Sistema de Fecho: Fechadura ITED sem chave
- Cor: Branco - RAL 9010
- Código Pautal: 85176990
- Peso Bruto (Kg): 17.6
- Volume (m³): 0.177
- Observações:
Para fixar painéis ATI_RACK (máx. 12U), utilize os chassis cód. 0023542 (P100mm - 6U) e cód. 0023546 (P70mm - 6U).
Para fixar painéis RAQUITED 10" e 19" (máx. 16U), utilize os chassis cód. 0023540 (8U) e cód. 0023541 (4U).
Aceda à aplicação ASSEMBLES, disponível no MYQUITERIOS para configurar e orçamentar o ATE.
No dimensionamento dos secundários dos RG deve ser reservado 50% do espaço do armário, para colocação dos primários dos RG.
Chave para fechadura ITED (cód. 002152).
Materiais
- Caixa base: Chapa zincor lacada a branco
- Aro e porta: Alumínio lacado a branco - Pré-rasgos na porta
- Placa de Montagem: Chapa zincor lacada a branco
Protecção e Segurança
- Classe de Protecção: Classe I
- Índice de Protecção IP: 42
- Índice de Protecção IK: 07
- Carga Estática: 200kg/m³
- Temperatura Instalação: Mín: -15ºC Máx: 55ºC
Características Eléctricas
- Pde – 30K: 134W
- Frequência: 50Hz
Acessórios Incluídos
- Terra
Nº barramentos: 1x(3x10mm² + 3x16mm²)
Documentação Legal, Regulamentar e Normativa
- Normas: EN 62208
- Directiva: 2014/35/UE
- Regulamentos: Manual ITED
Proteção Ambiental
- Embalagens de papel e cartão: Espalmar e colocar no ecoponto azul
- Embalagens plástico e metal: Colocar no ecoponto amarelo
Declaração UE de Conformidade - ITED - ATE - PASS - CEMU - CAM
Complementos e Acessórios
| Imagem | Código | Designação | Qt. Embalagem | Adicionar à lista |
|---|---|---|---|---|
 |
00215 | FECHADURA METÁLICA S/ CHAVE ITED | 0 | uni. |
 |
002152 | CHAVE P/ FECHADURA ITED | 0 | uni. |
